요즘 보드들이 사운드 연결 구멍이 하나짜리들이 많잖아요. 근데 제 스피커가 브리츠 BR-5100T3 BT 이 제품인데 스피커 연결 케이블이 3개인데 보드에 구멍이 한 개인데 어떻게 연결하나요? 2 채널로 연결해도 5.1 채널로 나오나요? 메인보드 사운드 5.1 채널 연결 방법 좀 알려주세요.
메인보드와 BR-5100T3 BT 스피커를 이용한 5.1 채널 사운드 설정 방법
오늘은 메인보드에 사운드 연결 구멍이 하나인데, 제 스피커인 브리츠 BR-5100T3 BT가 스피커 연결 케이블이 3개인 경우, 어떻게 연결하는지에 대해 이야기해보려고 합니다. 또한, 2 채널로 연결해도 5.1 채널로 나오는지, 그리고 메인보드 사운드 5.1 채널 연결 방법에 대해서도 알아보도록 하겠습니다.
BR-5100T3 BT 스피커는 어떤 제품일까요?
먼저 BR-5100T3 BT는 블루투스를 지원하는 제품으로, 블루투스 동글을 사서 연결하면 됩니다. 광단자에 연결하여 5.1ch을 유선으로 사용할 수도 있지만, 이 제품은 광입력단자가 없습니다. 그러므로 가장 간편한 방법은 블루투스를 이용한 연결이라고 할 수 있습니다.
유선 연결 방법은 어떻게 될까요?
유선으로 연결하려면 제품에 동봉된 RCA 케이블을 이용해야 합니다. 이 케이블을 오디오 아웃 단자에 연결하면 되는데, 이 포트는 스테레오 단자일 뿐, 5.1 채널 단자는 아닙니다. 따라서 5.1 채널을 유선으로 구현하려면 일반적으로 오디오 인아웃 포트가 3개 이상 달린 제품을 사용해야 합니다.
메인보드 사운드 5.1 채널 연결 방법은 어떻게 될까요?

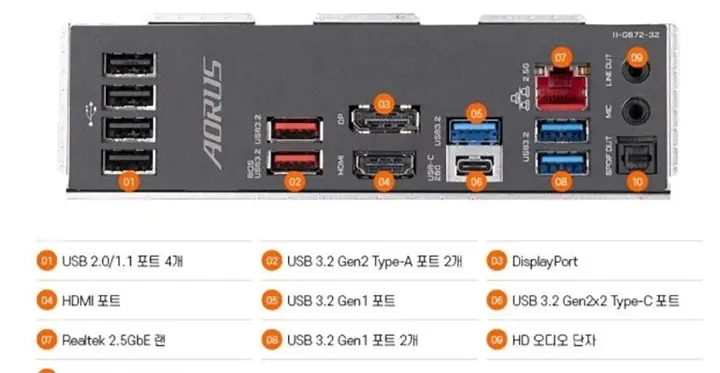

아날로그 사운드 포트가 LINE OUT과 MIC만 있는 메인보드는 아래 표와 같이 케이스 전면의 사운드 포트까지 사용하여 아날로그 5.1 채널이나 7.1 채널 설정을 하여 사용할 수 있습니다. 다만 케이스 전면 사운드 포트가 메인보드의 프런트 오디오 헤더에 연결되어 있어야 합니다.
- LINE OUT : 스피커 후면의 Line In에서 FL 연결
- MIC : 스피커 후면의 Line In에서 SL 연결
- 케이스 전면의 MIC 포트 : 스피커 후면의 Line In에서 C 연결
오디오 잭 구성
| 잭 | 헤드폰/2채널 | 4채널 | 5.1채널 | 7.1채널 |
|---|---|---|---|---|
| 라인 출력/전면 스피커 출력 | ✔ | ✔ | ✔ | ✔ |
| 마이크 입력/리어 스피커 출력 | ✔ | ✔ | ✔ | |
| 전면 패널 라인 출력/측면 스피커 출력 | ✔ | |||
| 전면 패널 마이크 입력/센터/서브우퍼 스피커 출력 | ✔ | ✔ |
윈도우에서 5.1 채널로 오디오 설정을 한 뒤, 5.1 채널 오디오 소스의 음악이나 영상을 재생하면 5.1 채널 사운드로 재생할 수 있습니다.

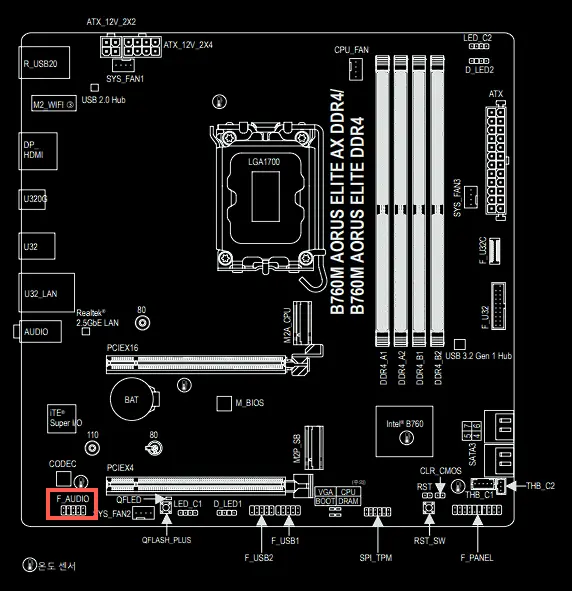

아래 그림에서 빨간색 박스로 표시된 부분이 프런트 오디오 헤더입니다.
이렇게 설명드렸듯이, BR-5100T3 BT 스피커를 이용하면 간편하게 블루투스를 이용한 연결이 가능하며, 유선 연결도 가능합니다. 메인보드와의 연결을 통해 5.1 채널 사운드를 즐길 수 있으니, 참고하셔서 사운드 업그레이드해 보시길 바랍니다.
