메인보드 내 단자 사용법 (CD IN, SPDIF IN)

메인보드 내에 있는 CD In connector과 SPDIF In connector는 어떻게 사용하는지 궁금합니다. CD는 4 핀이고 SPDIF는 3 핀입니다. 요즘 보드에는 없는 것 같은데 구형 보드에 이게 있네요.

메인보드 내 단자 사용법 (CD IN, SPDIF IN)

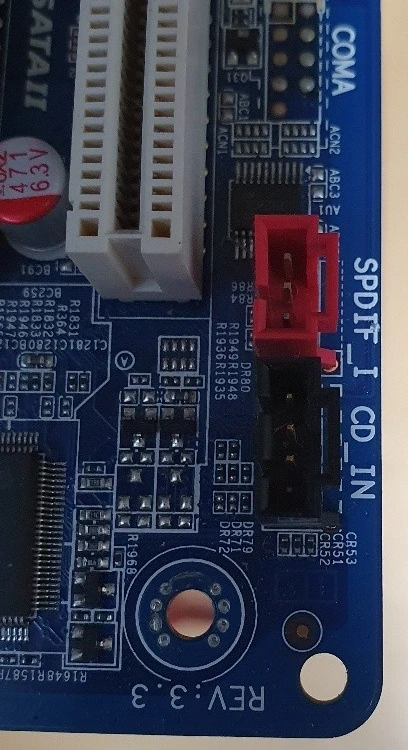

SPDIF_I는 SPDIF In Header의 약자로 SPDIF 즉 디지털 오디오 신호를 입력받는 포트입니다. CD_IN은 CD-ROM의 아날로그 음성 신호를 입력받는 포트입니다.

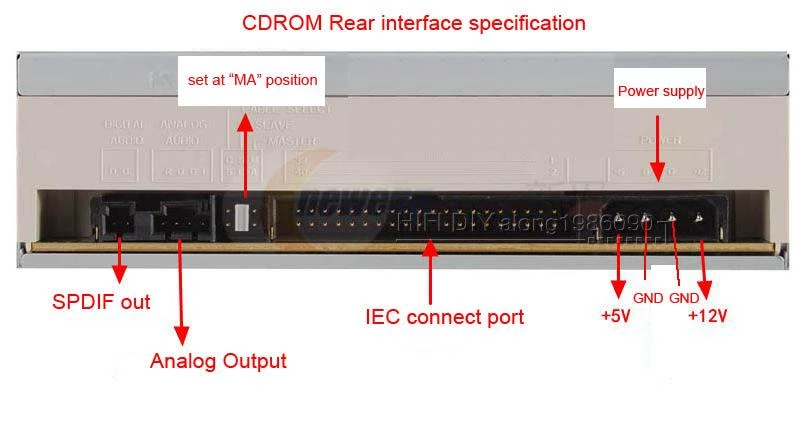

CD-ROM 포트

구형의 CD-ROM에는 위 사진처럼 디지털 음성 신호를 전송하는 SPDIF out 포트와 아날로그 음성 신호를 전송하는 Analog Output 포트가 있었습니다. CD-ROM의 SPDIF out 포트와 메인보드의 SPDIF_I 포트를 연결하고 Analog Output 포트와 메인보드의 CD_IN 포트를 연결합니다.

요즘에는 IDE 케이블, SATA 케이블로 디지털 음성신호와 아날로그 음성신호를 모두 처리하므로 메인보드에 SPDIF_I와 CD_IN 포트가 없습니다. 또한 CD-ROM이나 DVD-Multi 같은 ODD에도 SPDIF out 포트와 아날로그 Analog Output 포트는 없습니다.

즐거운 하루 보내세요. 감사합니다.
