메인보드 선 연결

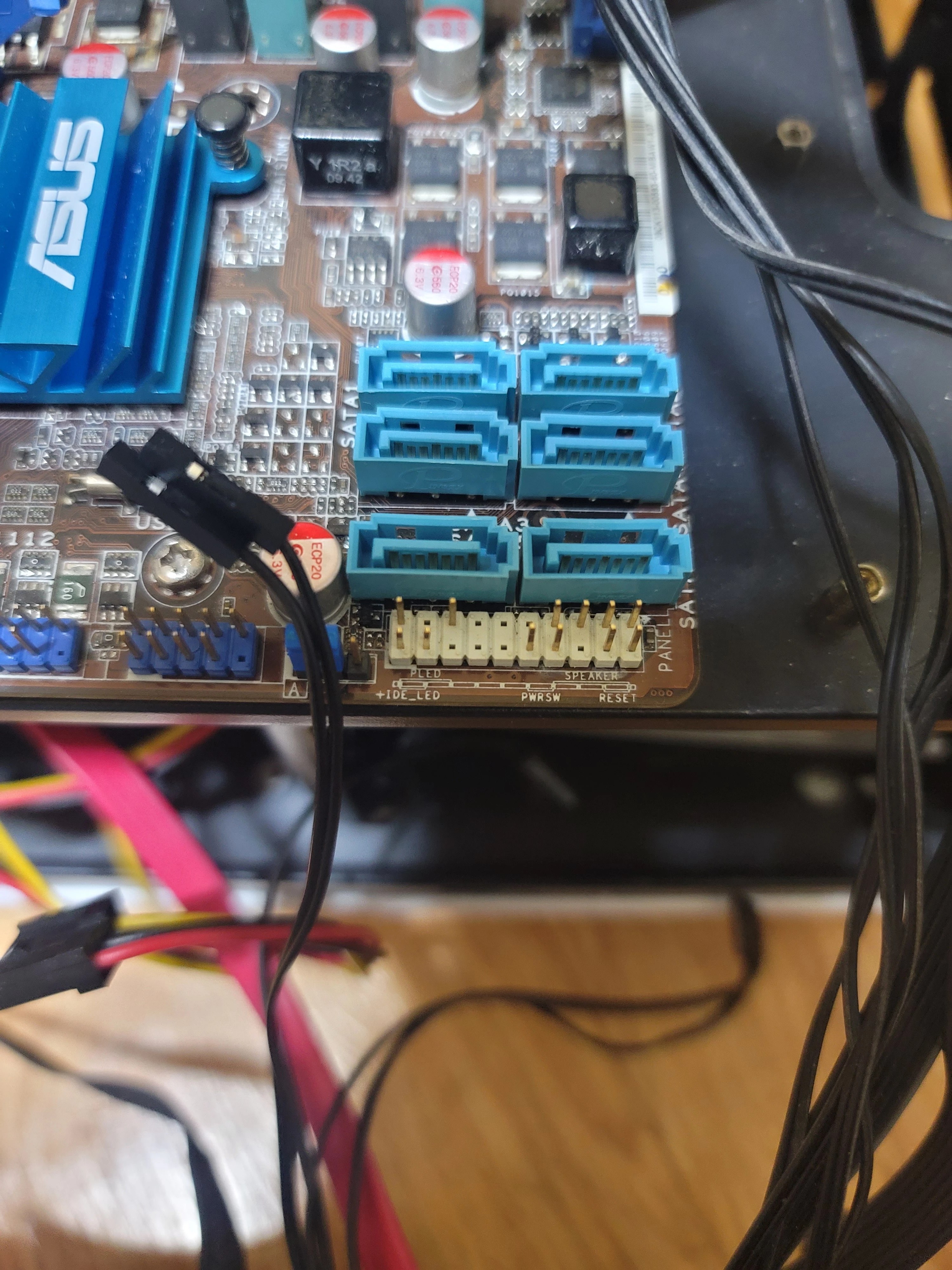

리셋, 스위치, 하드, led, 파워, 스위치, 등등 메인보드 선 어디에다 껴야 되나요? 메인보드에 영어로 쓰여있긴 한데 제가 눈이 침침해서요 안과를 가야 하나..ㅠ

메인보드 선 연결

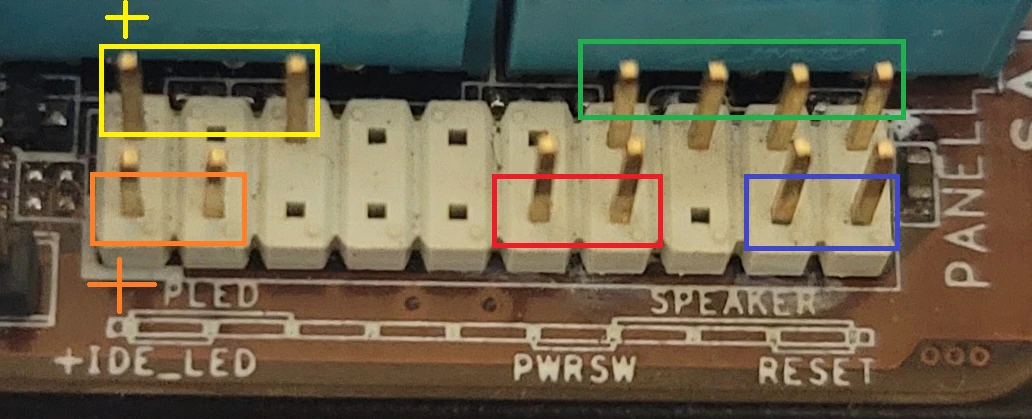

왼쪽부터 노란색 박스로 표시된 부분이 전원 LED 커넥터를 연결하는 위치입니다. 오렌지 색 박스로 표시된 부분은 HDD LED를 연결합니다. LED 커넥터는 +와 - 극성이 있으므로 커넥터에 +로 표시되었거나 ▼표시가 있는 쪽을 + 쪽에 연결합니다. 만약 LED가 켜지지 않는다면 커넥터의 방향을 바꾸어 연결합니다.

초록색 박스로 표시된 것은 비프음 스피커를 연결합니다. 전원 스위치 커넥터는 빨간색 박스에 연결하고 리셋 커넥터는 파란색 박스에 연결합니다. 전원 스위치와 리셋 커넥터는 극성이 없으므로 방향에 신경 쓰지 않아도 됩니다.

이상으로 메인보드 선 연결에 대해 살펴보았습니다.

즐거운 하루 보내세요.
